家用燃氣灶的主要零配件及結構

家用燃氣灶一般由燃燒器、引射器、點火裝置、供氣管路四大部分組成，具體包括：大/小火蓋、鍋架、進氣接頭、水盤、膠圈、閥體、爐頭、旋鈕開關、面板、噴嘴、進氣管、風門、支腳、脈沖點火器、壓電陶瓷點火器、電磁閥、熄火保護裝置等。

l、燃燒器

1）家用燃氣灶通常采用的燃燒器方式有兩種：部分預混式燃燒和完全預混式燃燒。由噴嘴、調風板、引射器、燃燒器頭、火蓋（又叫菊花頭）與調節螺釘等組成。

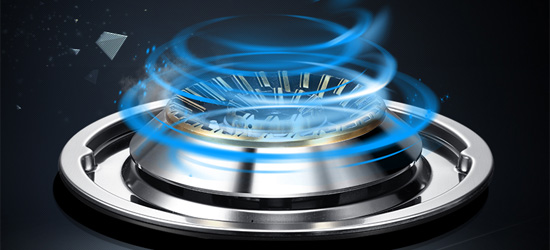

2）燃燒器頭部

①圓火孔：燃燒器頭部的火孔用鉆頭鉆孔。這種加工形式方法簡單，廣泛采用。

②方火孔（炬形火孔或梯形火孔）：有縱長和橫長兩種排列法。

③縫隙火孔：加工火孔時，用刀具取代鉆頭，加工成細長的溝槽，這種火孔叫縫隙火孔。

2、引射器

為了使燃氣與一次窄氣混合，需要使用引射器。引射器包括燃氣噴嘴、一次空氣調節器（調風板）、收縮管、喉管和擴散管。

3、點火裝置

1）壓電陶瓷點火器；

2）脈沖電子點火器。

4、燃氣灶具（煤氣爐）的配件列表

臺式爐框體、嵌入式底殼、嵌入式面板、湯盤、密封圈、閥體、爐頭、火蓋、爐架、燃氣管/煤氣管、旋鈕、點火控制器、電池盒、微動開關、熱電偶、電磁閥、點火/感焰針、爐腳、橡(硅)膠零件、表面處理、玻璃/陶瓷面板等。
